Flexibel kabelkedja för skjutportar

3D

Smart och elegant lösning för skjutportar vid behov av matning/signal till exempelvis en elektrisk förreglingsbrytare. Speciellt skapad för mötande skjutportar med låsning i mitten, med eller utan överliggande fast skena då en fast stolpe för kabeldragning saknas. Ett antal kit har skapats avseen...

Få en offert nu
Utforma säkerhetslösningar

Utforma dina säkerhetslösningar i vårt ritverktyg Safety Design

Modeller

  • Höjd 2000 mm

    9 Artiklar
    CAD Artikel Beskrivning
    T20-200-001 Kabelkedja kit 8mm, skjutdörr H=2X00mm, 0-1000mm
    1
    T20-200-002 Kabelkedja kit 8mm, skjutdörr H=2X00mm, D3U1 1001-1400mm
    1
    T20-200-003 Kabelkedja kit 8mm, skjutdörrr H=2X00mm, alukedja 1001-1500mm
    1
    T20-200-004 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 1401-2200mm
    1
    T20-200-005 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 2001-3100mm
    1
    T20-200-006 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 3101-3600mm
    1
    T20-200-007 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 2x1001-2x1500
    1
    T20-200-008 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 3x1001-3x1500mm
    1
    T20-200-009 Kabelkedja 8mm kit, skjutp. H=3055mm alu.skena 3101-3600mm
    1
  • Höjd 2300 mm

    9 Artiklar
    CAD Artikel Beskrivning
    T20-230-001 Kabelkedja kit 8mm, skjutdörrH=2X00mm, 0-1400mm
    1
    T20-230-002 Kabelkedja kit 8mm, skjutdörr H=2X00mm, D3U1 1001-1400mm
    1
    T20-230-003 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 1001-1500mm
    1
    T20-230-004 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 1401-2200mm
    1
    T20-230-005 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 2001-3100mm
    1
    T20-230-006 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 3101-3600mm
    1
    T20-230-007 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 2x1001-2x1500
    1
    T20-230-008 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 3x1001-3x1500mm
    1
    T20-230-009 Kabelkedja 8mm kit, skjutp. utan skena, rörlig aluskena H=2300mm
    1
  • Höjd 2500 mm

    9 Artiklar
    CAD Artikel Beskrivning
    T20-250-001 Kabelkedja kit 8mm, skjutdörrH=2X00mm, 0-1400mm
    1
    T20-250-002 Kabelkedja kit 8mm, skjutdörr H=2X00mm, D3U1 1001-1400mm
    1
    T20-250-003 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 1001-1500mm
    1
    T20-250-004 Kabelkedja kit 8mm, skjutdörrH=2X00mm, alukedja1401-2200mm
    1
    T20-250-005 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 2001-3100mm
    1
    T20-250-006 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 3101-3600mm
    1
    T20-250-007 Kabelkedja kit 8mm, skjutdörr H=2X00mm, alukedja 2x1001-2x1500
    1
    T20-250-008 Kabelkedja kit 8mm, skjutdörrH=2X00mm, alukedja 3x1001-3x1500mm
    1
    T20-250-009 Kabelkedja 8mm kit, skjutp. utan skena, rörlig aluskena H=2500mm
    1
  • Höjd 2750 mm

    6 Artiklar
    CAD Artikel Beskrivning
    T20-275-001 Kabelkedja 8mm kit, skjutp. H=2755mm 0-1000mm
    1
    T20-275-002 Kabelkedja 8mm kit, skjutp. H=2755mm skena D3U1 1001-1400mm
    1
    T20-275-003 Kabelkedja 8mm kit, skjutp. H=2755mm alu.skena 1001-1500mm
    1
    T20-275-004 Kabelkedja 8mm kit, skjutp. H=2755mm alu.skena 1401-2200mm
    1
    T20-275-005 Kabelkedja 8mm kit, skjutp. H=2755mm alu.skena 2001-3100mm
    1
    T20-275-006 Kabelkedja 8mm kit, skjutp. H=2755mm alu.skena 3101-3600mm
    1
  • Höjd 3055 mm

    6 Artiklar
    CAD Artikel Beskrivning
    T20-305-001 Kabelkedja 8mm kit, skjutp. H=3055mm 0-1000mm
    1
    T20-305-002 Kabelkedja 8mm kit, skjutp. H=3055mm skena D3U1 1001-1400mm
    1
    T20-305-003 Kabelkedja 8mm kit, skjutp. H=3055mm alu.skena 1001-1500mm
    1
    T20-305-004 Kabelkedja 8mm kit, skjutp. H=3055mm alu.skena 1401-2200mm
    1
    T20-305-005 Kabelkedja 8mm kit, skjutp. H=3055mm alu.skena 2001-3100mm
    1
    T20-305-006 Kabelkedja 8mm kit, skjutp. H=3055mm alu.skena 3101-3600mm
    1

Nedladdningar

Flexibel kabelkedja för skjutportar

Produktinformation

X-Guard Teknisk | Maskinskydd

Broschyr

Produktinformation

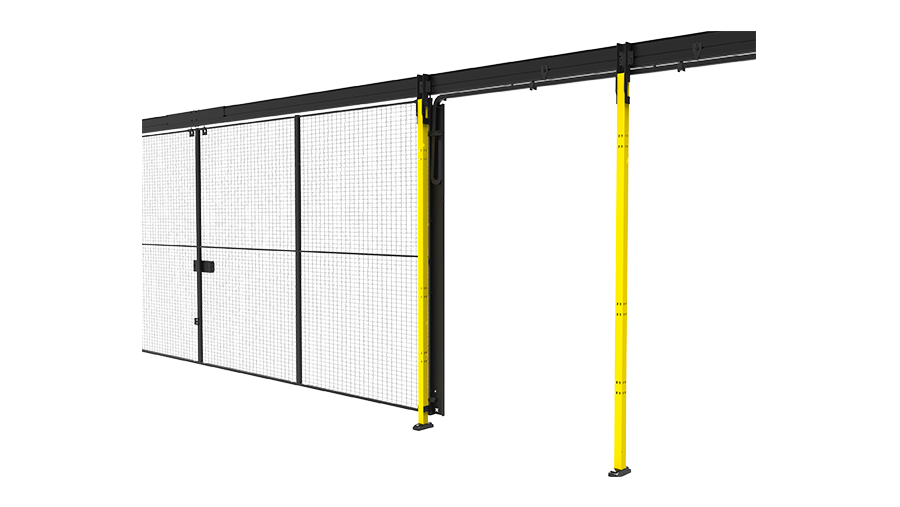

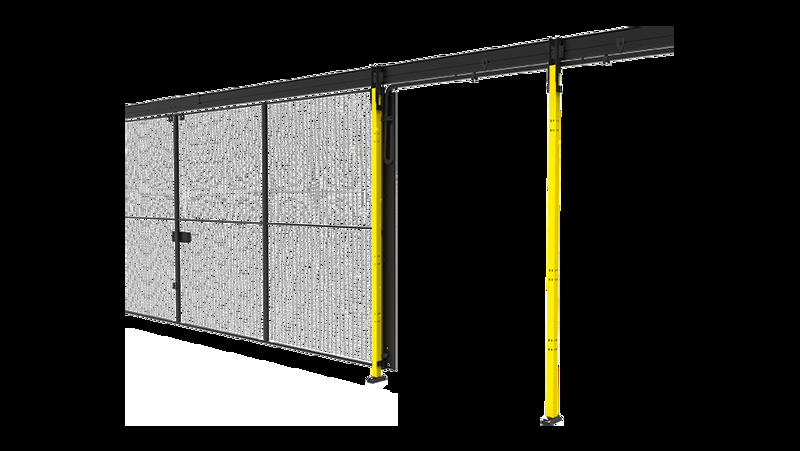

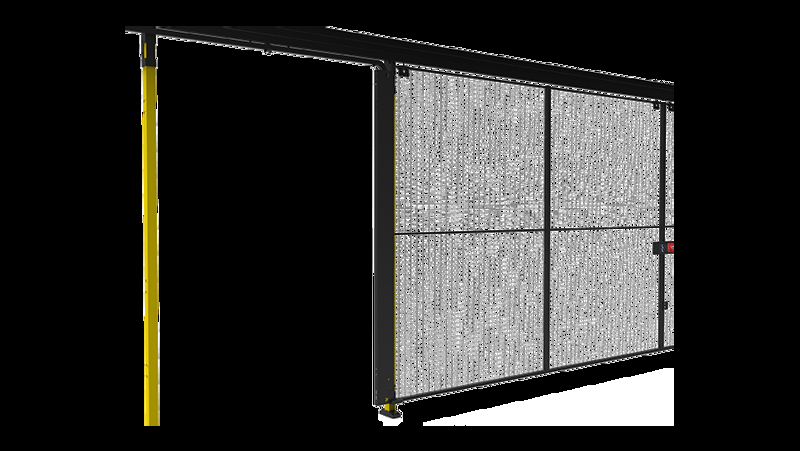

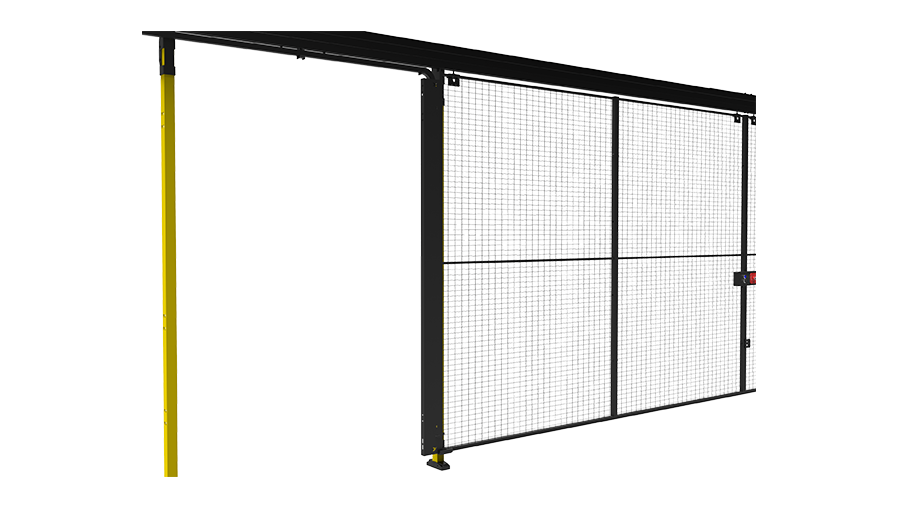

Smart och elegant lösning för skjutportar vid behov av matning/signal till exempelvis en elektrisk förreglingsbrytare. Speciellt skapad för mötande skjutportar med låsning i mitten, med eller utan överliggande fast skena då en fast stolpe för kabeldragning saknas. Ett antal kit har skapats avseende staketsystemets höjd, typ av port och önskad storlek på öppning. Se lista med alla kombinationer och artikelnummer.

Tillgängliga för alla systemhöjder (inte 1400mm). Kabelns utvändiga diameter är begränsad till max 8mm. Notera, om det saknas en efterföljande panel i anslutning till porten medför detta en begränsning av portens maximal öppningsmått med minst 182mm. Se förklarande illustrationer nedan.

Se produkten i Axelent Xperience
