Snabbrullport

3D

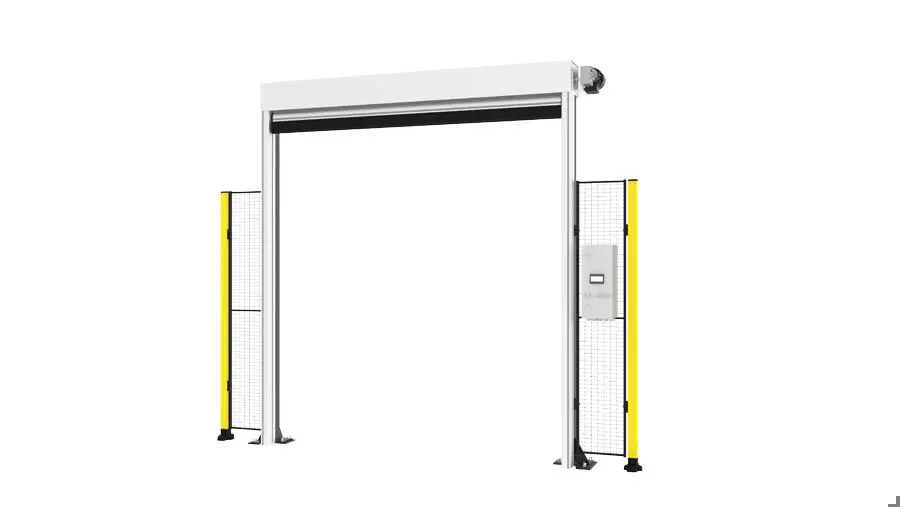

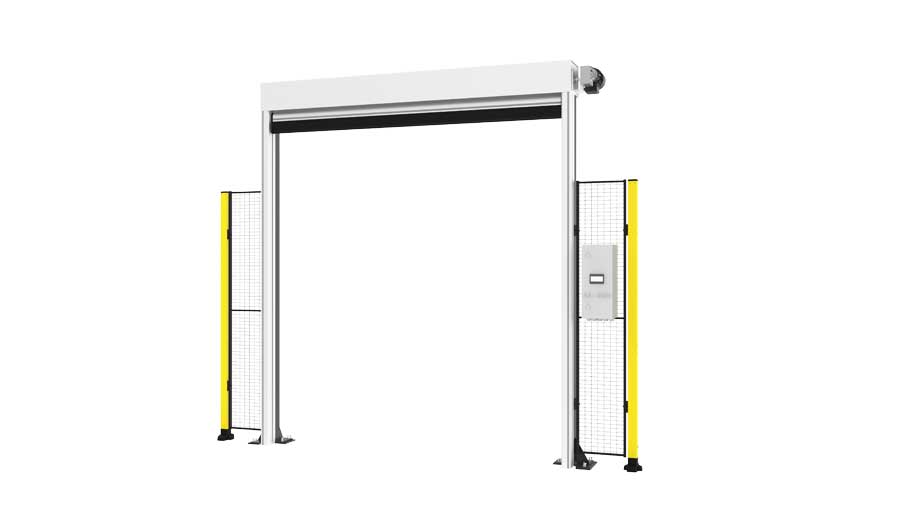

Snabbrullporten är unik i sin konstruktion. Genom att portbladsrullen ligger på portens baksida hamnar motorn och rörliga delar inuti cellen, utom räckhåll för operatören. Dessutom kan man komma närmare cellen med en gaffeltruck, vid t ex verktygsbyte, utan att stativet slår emot portbladsrullen....

Få en offert nu
Utforma säkerhetslösningar

Utforma dina säkerhetslösningar i vårt ritverktyg Safety Design

Modeller

CAD Artikel Beskrivning Maximal öppningsbredd (mm) Max höjd (mm)
S-0145-230150L / S-0145-230150R Snabbrullport (Rollback, motor L /motor R) CH=2300 mm, CW=1500 mm 1500 2300
S-0145-230200L / S-0145-230200R Snabbrullport (Rollback, motor L /motor R) CH=2300 mm, CW=2000mm 2000 2300
S-0145-230250L / S-0145-230250R Snabbrullport (Rollback, motor L /motor R) CH=2300 mm, CW=2500 mm 2500 2300
S-0145-250150L / S-0145-250150R Snabbrullport (Rollback, motor L /motor R) CH=2500 mm, CW=1500 mm 1500 2500
S-0145-250200L / S-0145-250200R Snabbrullport (Rollback, motor L /motor R) CH=2500 mm, CW=2000mm 2000 2500
S-0145-250250L / S-0145-250250R Snabbrullport (Rollback, motor L /motor R) CH=2500 mm, CW=2500 mm 2500 2500

Nedladdningar

X-Guard snabbrullport

Produktinformation

X-Guard snabbrullport

Monteringsanvisning

X-Guard Teknisk | Maskinskydd

Broschyr

Produktinformation

Snabbrullporten är unik i sin konstruktion. Genom att portbladsrullen ligger på portens baksida hamnar motorn och rörliga delar inuti cellen, utom räckhåll för operatören. Dessutom kan man komma närmare cellen med en gaffeltruck, vid t ex verktygsbyte, utan att stativet slår emot portbladsrullen.
Porten har lång hållbarhet och låga driftskostnader. Det är med andra ord en långsiktig och kostnads-effektiv investering.

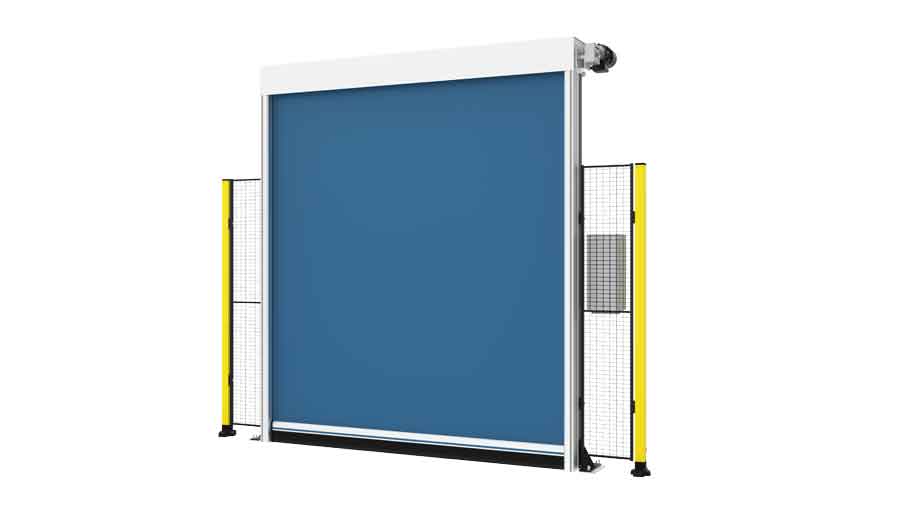

Standardfärgen är blå (RAL 5007) men kan anpassas efter dina önskemål.
  • Porten kan placeras nära arbetsstället. Beröringsfria givare som är placerade skyddat i karmen övervakar att porten är stängd.
  • Snabb och diskret drivning med en öppningshastighet upp till 2,5 m/s. Drivsystemet är konstruerat för att klara 6 öppningscykler per minut, utan att motorn överhettas.
  • Fotocellridå som vid beröringsfri påverkan reverserande portblad.
  • Dörrpanelen är en 2 mm tjock PVC-belagd väv, som är extremt tålig mot de flesta kemikalier och till och med svetsgnistor. Portbladet har infällda kolfibertrådar för att avleda eventuell statisk elektricitet som kan binda damm och smuts.
  • Porten har en flexibel styrning som kan programmeras för alla typer av driftsfunktioner.
  • Porten är förberedd för fjärrstyrning med plintar för att ta emot signaler öppna/stäng från annan utrustning, t ex extern tryckknapp eller från överordnat styrsystem.
  • Portarna har en robust konstruktion med tjockt portblad och få slitdelar. De delar som slits kan enkelt bytas utan att hela porten behöver bytas ut, även efter en lång tid.
  • Stabila specialdesignade stolpar ingår i leveransen, anpassade för varje unik order.



Montagestolpar (ingår) J
Måttolk öppningsbredd (ingår) J
Motorkåpa  N
Motor vänd Bakåt Standard
  Framåt OK
  Uppåt  OK
  Nedåt Ej OK Ett ingrepp kanske krävs
Motorkabel (ansluten) L=  3 m
Portens stoppläge över golv 0 mm
Färg på portblad J (Blå RAL 5007)  Antistatsäker, invävda kolfibertrådar
Siktfält i portbladet(option) N
Siktfältets höjd N
Siktfältets bredd N
Styrskåp för matning J 1x230V (bxhxd) 250x600x200mm
Huvudbrytare på elskåpet N
Display på elskåpet J utsida dörr
Språk display, anges   Sv.
    Eng.
    Ty.
    Fr.
Säkerhetsfotocellridå i karm.
Kablarna uppmärkta men ej anslutna.
J
Klämlist N
Säkerhetsgivare i karm motorsida
"port öppen/port stängd"
Allen Bradley Sensaguard 440N-Z21SS2A
J
Kommunikationsmodul N
Rak vev för manuell öppning (ingår)  J
Försäkran om överensstämmelse
(Utfärdas av tillverkaren)
Enligt Bilaga II B, Maskindirektivet 2006/42/EG
